油田用電磁流量計產品概述

油田用電磁流量計工作原理

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速 V的乘積、電動勢 E（流量信號）由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電*間的信號電壓（v）

B---------磁通密度（T）

d---------測量管內徑(m)

V--------平均流速（m/s）

K---------常數

由于 K 為常數，勵磁電流是恒流的，故 B 也是常數，則由（1-1）式可知，體積流量 Q 與信號電壓 E 成正比，即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此，只要測量出 E 就可確定流量 Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

油田用電磁流量計產品特點
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
2、測量管內無阻礙流動部件，無壓損，直管段要求較低；
3、系列公稱通徑DN15～DN3000。傳感器襯里和電*材料有多種選擇；
4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500:1；
5、轉換器可與傳感器組成一體型或分離型；
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
7、為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

油田用電磁流量計技術參數
1、執行標準：JB／T 9248-1999；
2、公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；
3、*高流速：15m／s；
4、精確度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；
5、流體電導率：≥5uS／cm；
6、公稱壓力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊訂貨 6.3、10MPa；
7、環境溫度：傳感器 -25℃- 60℃，轉換器及一體型 -10℃- 60℃；
8、襯里材料：聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA；
9、*高流體溫度-體型：70℃；
   *高流體溫度分離型：聚氯丁橡膠襯里 80℃；120℃（訂貨時注明），聚氨酯襯里 80℃，聚四氟乙烯襯里 100℃；150℃（訂貨時注明），聚全氟乙丙烯（F46） 100℃；150℃（訂貨時注明），加網PFA 100℃；150℃（訂貨時注明）；
10、信號電*和接地電*材料：不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢；
11、電*機構：DN300-DN3000；
12、連接法蘭材料：碳鋼；
13、接地法蘭材料：不銹鋼1Crl8Ni9Ti；
14、進口保護法蘭材料：DN65-DNl50 不銹鋼1Crl8Ni9Ti，DN200～DNl600 碳鋼十不銹鋼1Crl8Ni9Ti；
15、外殼防護：DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 IP65或IP68，其他傳感器、--體型流量計和分離型轉換器 IP65；
16、間距（分離型）：轉換器距離傳感器一般不超過100m；

油田用電磁流量計的安裝

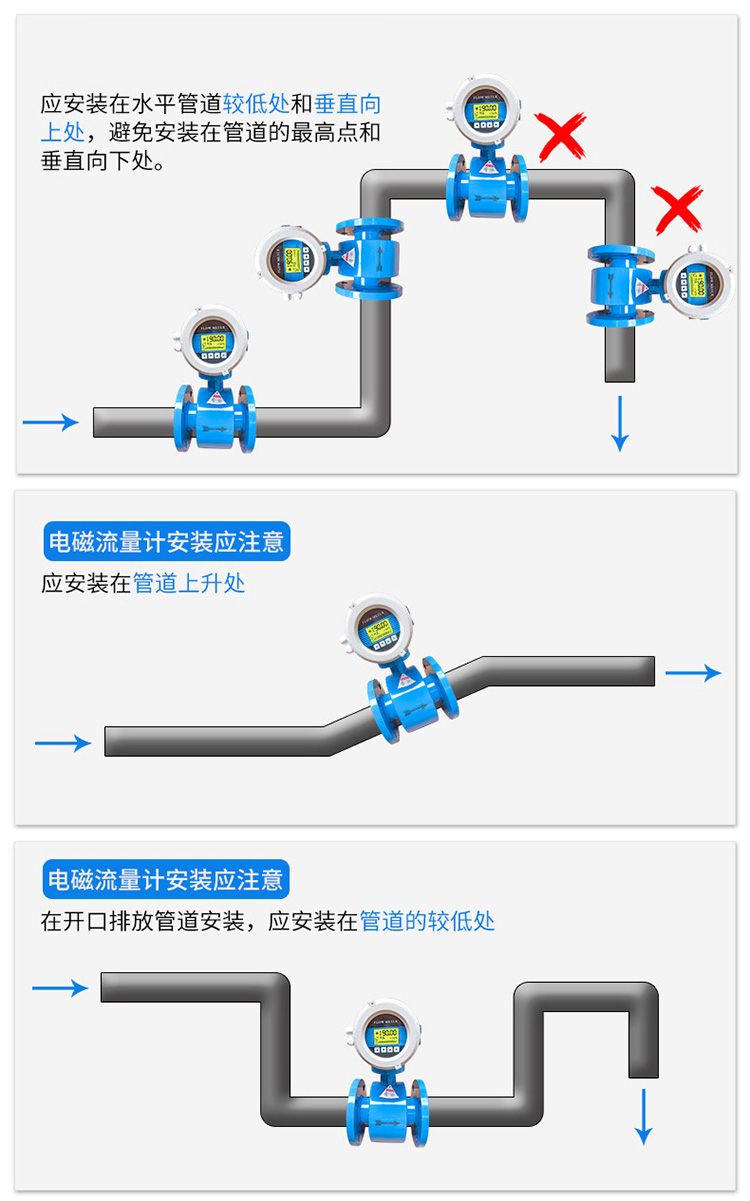

1、流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處；
2、流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝液體流量計的方式；

圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
非測量電*的軸線必須近似于水平方向；
測量管道內必須完全充滿液體；
流量計前方*少要有5×D（D為流量計內徑）長度的直管段，后方*少要有3×D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在流量計附近應無強電磁場；
在流量計附近應有充裕的空間，以便安裝和維護；
若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離*少要有30×D（D電磁流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；

油田用電磁流量計轉換器技術數據
1、電源：交流 85-265V，45-400Hz，直流 11-40V；
2、操作鍵和顯示按鍵式：4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；*1行顯示流量值；*2行顯示流量單位；*3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
   操作鍵和顯示磁鍵式：2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示；*1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。*2行：顯示流量。
3、內部積算器：正向總量、反向總量及差值總量。
4、輸出信號單向模擬輸出：全隔離，負載≤600D．（20mA時）；上限：0-21mA可選，每檔lmA；下限：0-21mA可選，每檔1mA；正、反向流量輸出方式編程。
   輸出信號雙向模擬輸出：下限限制為?；?mA，其他同單向模擬輸出。
   輸出信號雙向脈沖輸出：兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
   輸出信號雙路報警輸出：可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出*性可選；帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離）。
5、數字通訊：RS232，RS485，HART；
6、法蘭種類：接地法蘭（或接地環)
   適用范圍：適用于非導體管道，如塑料管道，但有接地電*的傳感器不需要。
   法蘭種類：進口保護法蘭
   適用范圍：當介質有強磨損性時選用。

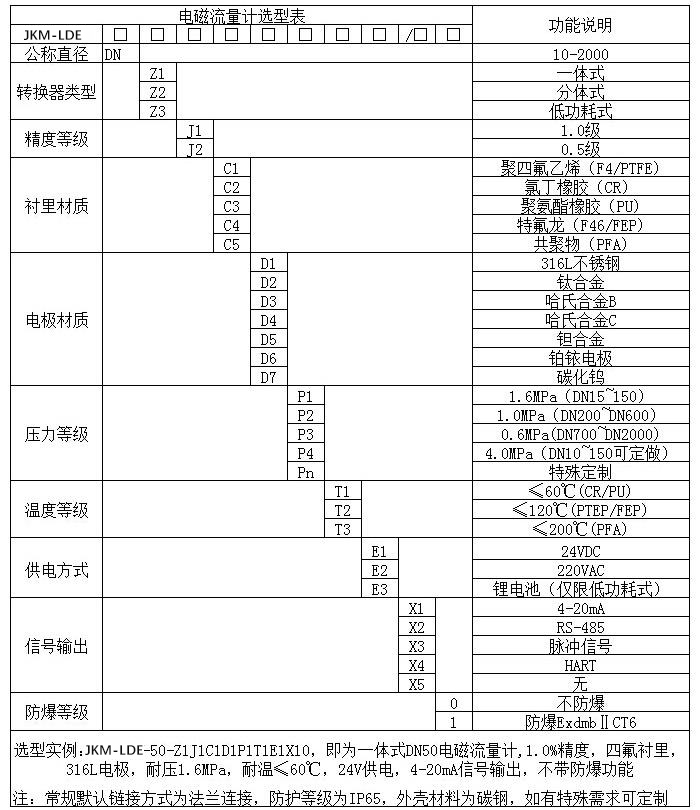

油田用電磁流量計儀表選型

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請特別注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

油田用電磁流量計公稱通徑與流量范圍

油田用電磁流量計電*材料的選擇

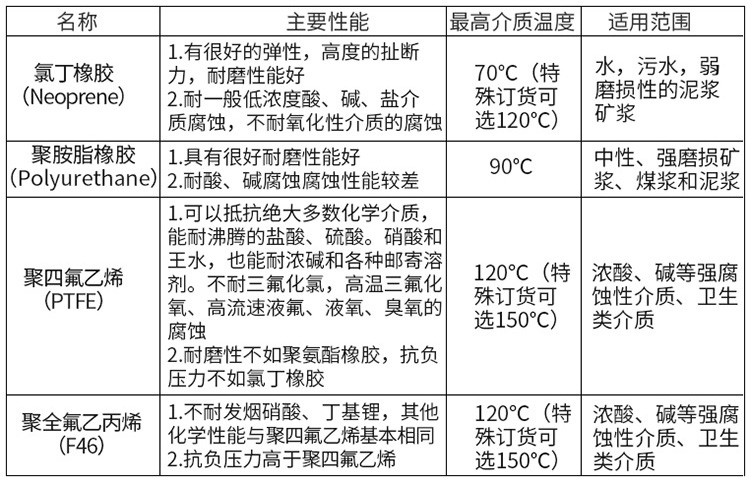

油田用電磁流量計襯里材料的選擇
