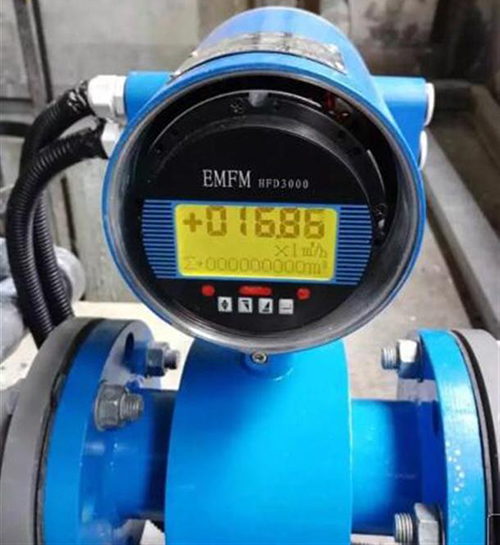

測水流量的流量計產品概述
電磁流量計為了提高程序的可讀性，系統的軟件設計采用了結構化和模塊化的設計思想，整個系統程序包括主程序模塊、初始化子程序、定時器中斷子程序和A/D 中斷子程序等組成。系統總的軟件程序流程框圖。系統總的程序流程圖在系統總的程序流程圖中，系統上電以后，程序開始以后，為了使單片機正常運行，*先必須對單片機系統進行初始化，主要包括看門狗定時器的設置，系統時鐘的設置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的設置)，定時器0、2和3的初始化，單片機內部集成的12 位ADC0的初始化，以及模擬開關工作狀態的初始化。程序通過控制模擬開關來控制反饋電壓的開關和*性。

測水流量的流量計產品特點
1、全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
3、采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
4、采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
6、在現場可根據用戶實際需要在線修改量程。
7、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
8、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
9、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
10、具有自檢與自論斷功能。
11、小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)
12.、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。(選配)
13、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)

測水流量的流量計技術參數
1、儀表精度：管道式0.5級、1.0級；插入式2.5級
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s
4、工作壓力：1.6MPa
5、環境溫度：-40℃～+50℃
6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃
7、防爆標志：ExmibdⅡBT4
8、防爆證號：GYB01349
9、外磁干擾：≤400A/m
10、外殼防護：一體化型：IP65；
11、分離型：傳感器IP68(水下5米，**于橡膠襯里)；轉換器IP65
12、輸出信號：4～20mA.DC，負載電阻0～750Ω
13、通訊輸出：RS485或CAN總線
14、電氣連接：M20×1.5內螺紋，φ10電纜孔
15、電源電壓：90～220V.AC、24±10%V.DC
16、功耗：≤10VA

測水流量的流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等；
量程的選擇：常用流量*好超過滿量程的50％。常用流速為2～4m/s*合適；
壓力的選擇：使用壓力必須低于電磁流量計額定工作壓力，一般不超過16×105Pa；
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度，一般≤200°C。

測水流量的流量計安裝注意事項
推薦垂直安裝，且被測流體是自下而上流動。也可水平安裝，但要使兩電*在同一水平面上，要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點，不要連接在電機或上、下管道上。（因信號較弱，滿量程時只有幾毫伏，且流量很小時，只有幾微伏，外界稍有干擾就會影響測量精度。）
安裝地點要遠離一切磁源。（如大功率電機、變壓器等）
流量計前必須有10D左右的直管段，以消除各種局部阻力對流線分布對稱性的影響。

使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。

測水流量的流量計的優點
主要體現在以下幾個方面：
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件，當流體通過流量計時不會引起任何附加的壓力損失，流量計的阻力僅是同一長度管道的沿程阻力，是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆粒或纖維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等；電磁流量計易于選擇與流體接觸件的材料品種，可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率（只要在該儀表的要求的臨界值以上）變化明顯的影響，因此，電磁流量計經水標定后，可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20：1～100：1，甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態（層流或紊流）無關。
⑸口徑范圍寬，從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。

測水流量的流量計測量原理
1）概述
依據：
據法拉*電磁感應定律，測量管道內的流動的導電液體（等效于許多連續的導電薄圓盤）做垂直于磁場的運動，產生感應電動勢，電勢大小與流量相關。
磁場：
恒定磁場：適于測量時不易產生*化現象的非電解液；
交變磁場：工業用的大部分形式（可減小*化現象）。
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢E，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B，L，u三者互相垂直，則E = BLu
2）測量模型
感應電勢的方向由右手定則確定，大小由下式?jīng)Q定：
