液體電磁流量計是一種在流程工業中*為常見的流量測量儀表，液體電磁流量計的穩定與可靠，對于整個系統影響巨大。保證液體電磁流量計正常穩定的工作，*重要的是選型：一套不適合系統的設備，即使在日常使用中完全符合操作規范，頻繁精細的保養維護，也無法避免頻繁的故障。那么液體電磁流量計在選型中，需要注意哪些與系統相關的要素呢？**，儀表君整理了7大液體電磁流量計的選型要素，希望能對大家有所幫助。



01、精度等級和功能



市場上通用型EMF的性能有較大差別，有些精度高、功能多，有些精度低、功能簡單。精度高的儀表基本誤差為(±0.5%～±1%)R，精度低的儀表則為(±1.5%～±2.5%)FS，兩者價格相差1～2倍。



有些型號儀表聲稱有更高的精確度，基本誤差僅(±0.2%～±0.3%)R，但有嚴格的安裝要求和參比條件，例如環境溫度、前后置直管段長度等。因此在多種型號選擇比較時不要單純只看高指標，要詳細閱讀制造廠樣本或說明書做綜合分析。



市場上EMF的功能差別也很大，簡單的就只是測量單向流量，只輸出模擬信號帶動后位儀表；多功能儀表有測雙向流、量程切換、上下限流量報警、空管和電源切斷報警、小信號切除、流量顯示和總量計算、自動核對和故障自診斷、與上位機通信和運動組態等。有些型號儀表的串行數字通信功能，可選多種通信接口，如HART協議系統，PROFTBUS、Modbus、FF現場總線等。



02、流速、滿度流量、范圍度和口徑



選定儀表口徑不一定與管徑相同，應視流量而定。流程工業輸送水等粘度不同的液體，管道流速一般是經濟流速1.5～3m/s。EMF用在這樣的管道上，傳感器口徑與管徑相同即可。EMF滿度流量時液體流速可在1～10m/s范圍內選用，范圍是比較寬的。上限流速在原理上是不受限制的，然而通常建議不超過5m/s，除非襯里材料能承受液流沖刷，實際應用很少超過7m/s，超過10m/s則更為罕見。滿度流量的流速下限一般為1m/s，有些型號儀表則為0.5m/s。



有些新建工程運行初期流量偏低或在流速偏低的管系，從測量精度角度考慮，儀表口徑應改用小于管徑，以異徑管連接之。用于有易粘附、沉積、結垢等物質的流體，選用流速不低于2m/s，*好提高到3～4m/s或以上，起到自清掃、防止粘附沉積等作用。用于礦漿等磨耗性強的流體，常用流速應低于2～3m/s ，以降低對襯里和電*的磨損。在測量接近閾值的低電導液體，盡可能選定較低流速(小于0.5～1m/s)，因流速提高流動噪聲會增加，而出現輸出晃動現象。EMF的范圍度是比較大的，通常不低于20，帶有量程自動切換功能的儀表，可超過50～100。國內可以提供的定型產品的口徑從10mm到3000mm，隨然實際應用還是以中小口徑居多，但與大部分其他原理流量儀表(如容積式、渦輪式、渦街式或科里奧利質量式等)相比，大口徑儀表占有較大比重。



03、液體電導率



使用EMF的前提是被測液體必須是導電的，不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用，超過閾值即使變化也可以測量，示值誤差變化不大，通用型EMF的閾值在10-4～(5×10-6)S/cm之間，視型號而異。使用時還取決于傳感器和轉換器間流量信號線長度及其分布電容，制造廠使用說明書中通常規定電導率相對應的信號線長度。非接觸電容耦合大面積電*的儀表則可測電導率低至5×10-8S/cm的液體。



工業用水及其水溶液的電導率大于10-4S/cm，酸、堿、鹽液的電導率在10-4～10-1S/cm之間，使用不存在問題，低度蒸餾水為10-5S/cm也不存在問題。石油制品和有機溶劑電導率過低就不能使用。有些純液或水溶液電導率較低，雖然被認為不能使用，但是實際工作中會遇到因含有雜質而能使用的實例，這類雜質對增加電導率有利。



根據使用經驗，實際應用的液體電導率*好要比儀表制造廠規定的閾值至少大一個數量級。因為制造廠儀表規范規定的下限值是在各種使用條件較好狀態下可測量的*低值。是受到一些使用條件限制，如電導率均勻性、連接信號線、外界噪聲等，否則會出現輸出晃動現象等。我們就多次遇到測量低度蒸餾水或去離子水，其電導率接近閾值5×10-6S/cm，使用時出現輸出晃動。



04、液體中含有混入物



混入成泡狀流的微小氣泡仍可正常工作，但測得的是含氣泡體積的混合體積流量；如氣體含量增加到形成彈(塊)狀流，因電*可能被氣體蓋住使電路瞬時斷開，出現輸出晃動甚至不能正常工作。含有非鐵磁性顆?；蚶w維的固液雙相流體同樣可測得二相的體積流量。固體含量較高的流體，如鉆井泥漿、鉆探固井水泥漿、紙漿等實際上已屬非牛頓流體。由于固體在載體液中一起流動，兩者之間有滑動，速度上有差別，單相液體校驗的儀表用于固液雙相流體會產生附加誤差。雖然還未見到EMF應用于固液雙相流體中固形物影響的系統實驗報告，但國外有報告稱固形物含量有14%時誤差在3%范圍以內。



對含有礦石顆粒的礦漿應用，應注意對傳感器襯里的磨損程度，測量管內徑擴大會產生附加誤差。這種場合應選用耐磨性較好的陶瓷襯里或聚氨酯橡膠襯里，同時建議傳感器安裝在垂直管道上，使管道磨損均勻，消除水平安裝下半部局部磨損嚴重的缺點。也可以在傳感器進口端加裝噴嘴形護套，相對延長使用期。



05、附著和沉淀



測量易在管壁附著和沉淀物質的流體時，若附著的是比液體電導率高的導電物質，信號電勢將被短路而不能工作，若是非導電層則*先應注意電*的污染，譬如選用不易附著尖形或半球形突出電*、可更換式電*、刮刀式清垢電*等。刮刀式電*可在傳感器外定期手動刮出沉垢。國外產品曾有電*上裝超聲波換能器，以清除表面垢層，但現已少見。也有暫時斷開測量電路，在電*簡短時間內流過低壓大電流，焚燒清除附著油脂類附著層。易產生附著的場所可提高流速以達到自清掃的目的，還可以采取較方便的易清洗的管道連接，可不拆卸清洗傳感器。非接觸型電* EMF附著非導電膜層，儀表仍能工作，但若為高導電層則同樣不能工作。



06、襯里材料的選擇



襯里材料(或直接與介質接觸的測量管)常用襯里材料有氟塑料、聚氨酯橡膠、氯丁橡膠和陶瓷等。近年有采用高純氧化鋁陶瓷制成襯里的，但只限中小口徑傳感器。氯丁橡膠和玻璃鋼用于非腐蝕性或弱腐蝕性液體，如工業用水、廢污水及弱酸堿，價格*為低廉。氟塑料具有優良的耐化學腐蝕性，但耐磨性差，不能用于測量礦漿液。氟塑料中*早應用的是聚四氟乙烯，因與測量管間僅靠壓貼，無粘結力，不能用于負壓管道，后開發各種改性品種，實現注塑成形，與測量管有較強結合力，可用于負壓， 聚氨酯橡膠有*好的耐磨耗性，但耐酸堿的腐蝕性較差。它的耐磨性相當于天然橡膠的10倍，適用于煤漿、礦漿等;介質溫度要低于40～60/70℃。氧化鋁陶瓷有*好的耐磨耗性和對強酸堿的耐磨腐蝕性，耐磨性約為聚氨酯橡膠的10倍，適用于具有腐蝕性的礦漿;但性脆，安裝夾緊時疏忽易碎，可用于較高溫度(120～140/180℃)但要防止溫度劇變，如通蒸汽滅菌，一般溫度突變不能大于100℃，升溫150℃ 要有10min時間。



07、電*和接地環材料選擇



電*對測量介質的耐腐是選擇材料*先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。



1)選擇耐腐蝕材料



EMF電*的耐腐蝕性要求很高，常用金屬材料有含鉬耐酸鋼，哈氏合金等，幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電*，它們是導電橡膠電*、導電氟塑料電*和多孔性陶瓷電*，或包覆這些材料的金屬電*。在原則上電*材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗，如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。*好的實驗是現場掛片，這是*接近實際應用條件的腐蝕性試驗，可以得出比較可靠能否適用的結論。



2)避免電*表面效應



電*的耐腐蝕性是選擇材料的重要因素，但有時候電*材料對被測介質有很好的耐腐蝕性，卻不一定就是適用的材料，還要避免產生電*表面效應。電*表面效應分為表面化學反應、電化學和*化現象以及電*的觸媒作用三個方面?；瘜W反應效應如電*表面與被測介質接觸后，形成鈍化膜或氧化層。他們對耐腐蝕性能可能起到積*保護作用，但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化，生成絕緣層。對于避免或減輕電*表面效應的介質------電*材料匹配，還沒有像腐蝕性那樣有充足的資料可查，只有一些有限經驗，尚待在實踐中積累。接地環連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端，他們的耐腐蝕要求比電*低，充分有一定腐蝕，定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。



儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請特別注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。



1.1 公稱通徑與流量范圍



1.2 電*材料的選擇



1.3 襯里材料的選擇



1.4 接地環的選擇

若與傳感器連接的管道是絕緣性，則推薦使用接地環或接地電*，若被測介質是磨損的，應選擇帶頸襯里保護接地環。

聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面，二 是具有良好接地。



1.5 外形和安裝尺寸，見表 2-4

注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。



1.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)



1.5.2 液體電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

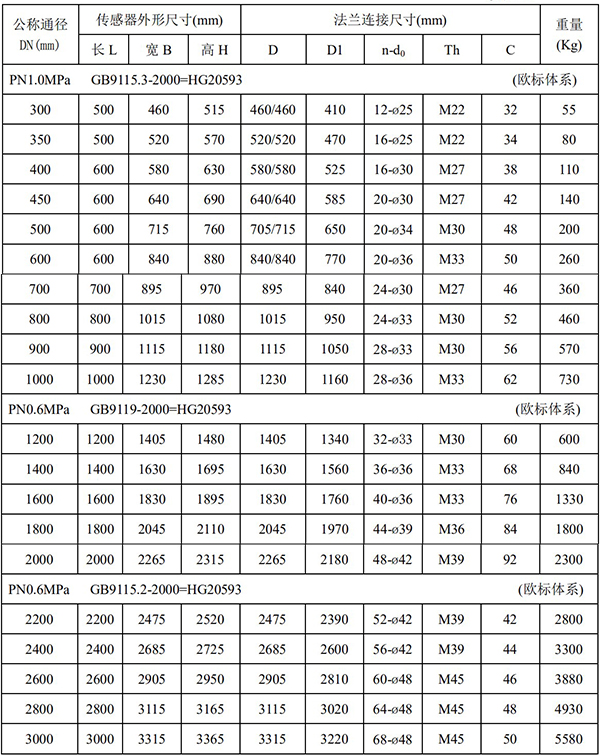

常用規格液體電磁流量計外形尺寸和法蘭連接尺寸

常用規格液體電磁流量計外形尺寸和法蘭連接尺寸
