鍋爐補水流量計不滿管要注意流動條件影響:這里考慮的流體基本是低溫的，但是流體的組分物質變化較大，從像泉水一樣的干凈水到包括大量污染物質的污水，污染物的形態不一，會含有漂浮懸浮物， 容易沉淀的固體等，而且在城市下水管道中，可能會出現很多的固體形態的生活污染物，流體的特性不是一層不變的。

鍋爐補水流量計的測量原理
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端將產生感應電動勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的有效長度L及導體 垂直于磁場的運動速度u成正比。如果B、L、u三者互相垂直，則
e=BLu
與此相似，如果在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u運動時，導電液體就切割磁力線，如果在管道截面上垂直于磁場的 直徑兩側安裝一對電*（如圖所示）

，則可以證明，只要管道內流速分布為與軸對稱分布，則兩電*間將產生感生電勢
e=κBDū
式中，ū是管道截面上的平均流速（m/s）；κ是常系數，無量綱；D是測量管直徑（m）；B是磁感應強度（T）。
由此可得通過管道的體積流量

由上式可知，當測量管結構一定時，體積流量qν與比值e/B成正比，面與流體的狀態和物性參數無關，測量比值e/B即可得到體積流量值qν。當磁感應強度B為恒定值時，體積流量qν與感生 電勢e成正比。B是直流磁場或正弦波交流磁場或其它類型磁場的磁感應強度。它由流量計的勵磁系統提供。勵磁系統可以給電磁流量傳感器提供多種形式的磁場波形。不同的磁場波形，直接決定了電磁 流量傳感器工作磁場的特征，也基本上決定了流量計流量信號的處理方法，對流量計的工作性能有很大的影響。所以，自電磁流量計進入商用化以來，勵磁方式始終是人們研究的熱點問題。從開始應用的直流勵磁到現在雙頻方波勵磁，已使用過多種方式的勵磁技術。

鍋爐補水流量計產品特點
1、測量管內無可活動部件，傳感器使用壽命長。
2、管內無阻力部件，因此沒有附加壓力損失，不會產生阻塞，測量可靠。
3、抗干擾能力強、體積小、重量輕、安裝方便、維護量小、測量范圍寬。
4、測量不受流體溫度、密度、壓力、粘稠度、電導率等變化的影響。
5、可在老管道上截取改造安裝，施工簡單，工程量小。
6、與一般流量計的成本和安裝費用低，特別適合大中口徑管道流量的測量。
7、傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
8、中文LCD顯示器，顯示累積流量，瞬時流量、流速、流量百分比等。
9、可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

鍋爐補水流量計技術參數
1、儀表精度：管道式0.5級、1.0級；插入式2.5級
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s
4、工作壓力：1.6MPa
5、環境溫度：-40℃～+50℃
6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃
7、防爆標志：ExmibdⅡBT4
8、防爆證號：GYB01349
9、外磁干擾：≤400A/m
10、外殼防護：一體化型：IP65；
11、分離型：傳感器IP68(水下5米，**于橡膠襯里)；轉換器IP65
12、輸出信號：4～20mA.DC，負載電阻0～750Ω
13、通訊輸出：RS485或CAN總線
14、電氣連接：M20×1.5內螺紋，φ10電纜孔
15、電源電壓：90～220V.AC、24±10%V.DC
16、功耗：≤10VA

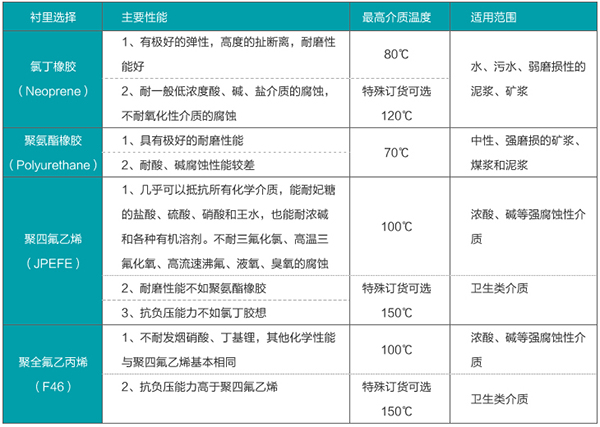

鍋爐補水流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料



鍋爐補水流量計電*的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗


鍋爐補水流量計安裝地點的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.流量計周圍應有充裕的空間，便于安裝和維護。
安裝建議
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。
水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。   如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。
插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。
